結構組成：

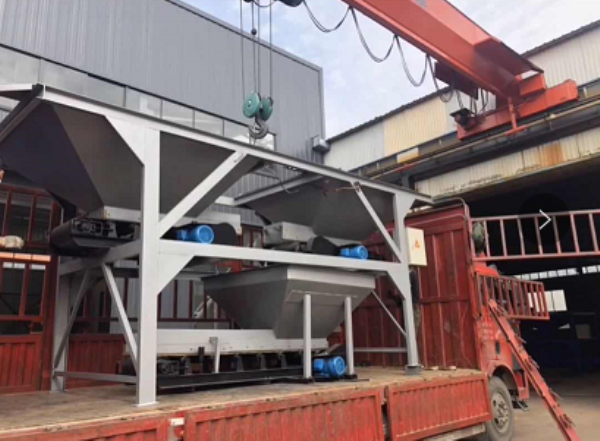

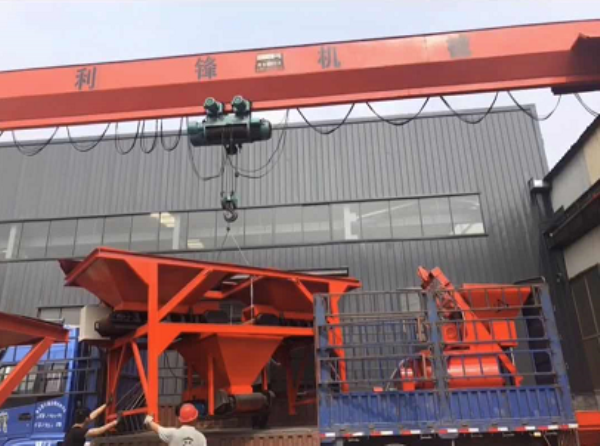

該系列混凝土配料機均由給料系統、稱量系統和電氣控制系統這三大部分組成。

（1）給料系統：由儲料斗和給料裝置組成，主要功能是存儲物料和在控制系統的控制下，向稱料斗加料。

給料系統的形式：PLD800-1200型，為皮帶機給料；

（2）稱量系統：稱量系統是配料機的關鍵部分，由稱料斗、懸掛裝置及稱量系統傳感器、配料控制儀等組成。

（3）電氣控制系統：電氣控制系統是配料機核心部件，它的功能是實現整個配料機的稱量、顯示、操作及完成各種自動配料程序。該系統主要由配料控制儀和強電回路兩部分構成。其外形結構及使用詳見《配料控制器使用說明書》。

整機工作原理：

工作前由裝載機（配料機地下安裝時可用人工上料）分別向各個儲料斗供給砂、石物料。

按配料控制儀說明書要求，向配料控制儀輸入配方（不用的物料要設為0）。按下配料按鈕后，配料機便開始進入自動配料程序。其工作過程為：料Ⅰ皮帶機開始工作，將料Ⅰ輸送到稱料斗，當稱料斗內料Ⅰ的重量達到其設定值時，料Ⅰ皮帶機自動停止；接著料Ⅱ皮帶機自動開啟，當稱料斗中的物料重量達到料Ⅰ、料Ⅱ的設定值之和時，料Ⅱ皮帶機停止，料Ⅲ皮帶機開始工作… …，如此四種物料配齊后，機器便處于等待狀態。這時按下出料按鈕，出料皮帶機工作，將配好的混凝土干料卸入攪拌機料斗。出料完畢后，出料皮帶機自動停止，并自動開始第二個循環配料，第二個循環配料結束，又等待出料，如此往復。
